Selam! DC reaktörlerinin bir tedarikçisi olarak, genellikle belirli bir güç sistemi için bir DC reaktörünün nasıl tasarlanacağı sorulur. Bu oldukça karmaşık bir konu, ama sizin için anlaşılması kolay bir şekilde parçalayacağım.
DC reaktörlerinin temellerini anlamak
İlk olarak, bir DC reaktörünün ne olduğu hakkında konuşalım. Bir DC reaktörü, adından da anlaşılacağı gibi, DC güç sistemlerinde kullanılan bir cihazdır. Esas olarak akım değişim oranını sınırlamak, harmonikleri azaltmak ve güç sisteminin stabilitesini artırmak için kullanılır. Elektrik akımı için bir trafik polisi olarak düşünün, her şeyi kontrol altında tutun ve sorunsuz bir şekilde akar.
Şimdi, bir DC reaktörü tasarlamaya başlamadan önce, güç sisteminizin özel gereksinimlerini net bir şekilde anlamanız gerekir. Bu, nominal voltaj, nominal akım ve izin verilen harmonik bozulma gibi şeyleri içerir. Bu parametreler DC reaktörünün boyutunu, şeklini ve performansını belirleyecektir.
Adım 1: Güç sistemi gereksinimlerini tanımlayın
Bir DC reaktörü tasarlamanın ilk adımı, güç sisteminin gereksinimlerini tanımlamaktır. Bu, sistemin voltaj seviyesi, akım kapasitesi ve yük türü gibi elektriksel özellikleri hakkında bilgi toplamayı içerir. Ayrıca, ortam sıcaklığı ve yükseklik gibi çalışma koşullarını da göz önünde bulundurmanız gerekir.
Örneğin, yüksek voltajlı bir DC iletim sistemi için bir DC reaktörü tasarlıyorsanız, voltaj ve akım derecelendirmeleri, yerel bir cihaz için küçük ölçekli bir DC güç kaynağına kıyasla çok daha yüksek olacaktır. Yükün türü de önemlidir. Doğrusal olmayan bir yük ise, bir doğrusal yükse, harmonikler üretecektir ve DC reaktörünün bu harmonikleri etkili bir şekilde idare etmek için tasarlanması gerekir.
2. Adım: Endüktans değerini hesaplayın
Güç sistemi gereksinimlerini tanımladıktan sonra, bir sonraki adım DC reaktörünün endüktans değerini hesaplamaktır. Endüktans değeri, reaktörün akımı sınırlama ve harmonikleri azaltma yeteneğini belirlediğinden çok önemlidir.
Endüktansı hesaplamak için formül, spesifik uygulamaya ve gereksinimlere bağlıdır. Genel olarak, INRUSH akımını sınırlamak için kullanılan bir DC reaktörü için, endüktans istenen akım sınırlayıcı faktöre ve sistem empedansına göre hesaplanabilir.
Harmonik filtreleme için endüktans, harmonikleri zayıflatmak için belirli bir frekansta rezonansa girecek şekilde hesaplanır. Bu hesaplamaları doğru bir şekilde gerçekleştirmek için elektrik mühendisliği yazılımı veya çevrimiçi hesap makinelerini kullanabilirsiniz.
Adım 3: Çekirdek Malzemeyi Seçin
DC reaktörünün temel malzemesi performansında önemli bir rol oynamaktadır. Her biri kendi avantajları ve dezavantajları olan çeşitli temel malzeme türleri vardır.
- Demir çekirdeği: Demir çekirdekler yaygın olarak kullanılır, çünkü yüksek manyetik geçirgenliğe sahipler, bu da büyük miktarda manyetik enerji depolayabilecekleri anlamına gelir. Bununla birlikte, özellikle yüksek frekanslarda daha yüksek çekirdek kayıpları vardır.
- Hava çekirdeği: Hava çekirdekleri çok düşük çekirdekli kayıplara sahiptir ve yüksek frekans uygulamaları için uygundur. Ancak daha düşük manyetik geçirgenliğe sahiptirler, bu nedenle aynı endüktans değerini elde etmek için daha fazla tel dönüş gerekir.
Çekirdek malzemeyi seçerken, çalışma frekansı, güç derecesi ve maliyet gibi faktörleri göz önünde bulundurmanız gerekir.
4. Adım: Dönüş sayısını ve tel boyutunu belirleyin
Çekirdek malzemeyi seçtikten sonra, tel dönüş sayısını ve tel boyutunu belirlemeniz gerekir. Dönüş sayısı doğrudan endüktans değeri ile ilişkilidir. Daha fazla dönüş genellikle daha yüksek bir endüktans ile sonuçlanır.
Tel boyutu ise reaktörün akım taşıma kapasitesi ile belirlenir. Dereceli akımı aşırı ısınmadan işleyebilecek bir tel boyutu seçmeniz gerekir. Geçerli dereceye göre uygun tel boyutunu seçmek için standart tel gösterge tablolarını kullanabilirsiniz.
Adım 5: Soğutma yöntemini düşünün
DC reaktörleri, özellikle yüksek akımları kullanırken, çalışma sırasında ısı üretir. Bu nedenle, uygun bir soğutma yöntemini düşünmek önemlidir.
- Doğal soğutma: Bu en basit ve en maliyetli etkili yöntemdir. Isıyı dağıtmak için havanın doğal konveksiyonuna dayanır. Bununla birlikte, yüksek güç reaktörleri için yeterli olmayabilir.
- Zorunlu Hava Soğutma: Bu yöntemde, fanlar ısı transfer hızını artırmak için reaktörün üzerine hava üflemek için kullanılır. Doğal soğutmadan daha etkilidir, ancak ek güç ve bakım gerektirir.
- Sıvı soğutma: Sıvı soğutma, özellikle çok yüksek güç reaktörleri için en etkili yöntemdir. Isıyı reaktörden emmek ve aktarmak için su veya yağ gibi sıvı bir soğutucu kullanır.
Adım 6: Muhafazayı tasarlayın
DC reaktörünün muhafazası koruma ve güvenlik için önemlidir. Reaktörü toz, nem ve mekanik hasar gibi çevresel faktörlerden korumak için tasarlanmalıdır.
Muhafaza ayrıca ısı dağılmasına izin vermek için uygun havalandırma sağlamalıdır. Daha iyi elektromanyetik ekranlama için metal muhafazalar veya daha düşük maliyet için plastik muhafazalar gibi farklı muhafazalar arasından seçim yapabilirsiniz.
Ürün tekliflerimiz

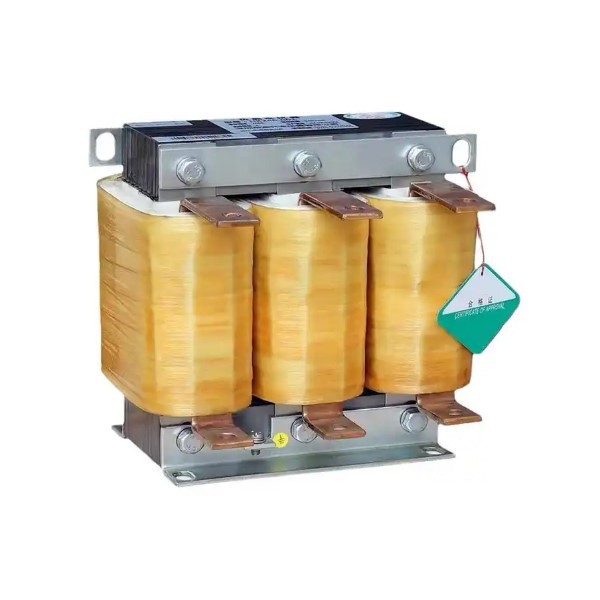

Şirketimizde, farklı güç sistemlerinin özel ihtiyaçlarını karşılamak için tasarlanmış çok çeşitli DC reaktörleri sunuyoruz. Ayrıca başka ilgili ürünlerimiz de var.Alüminyum çıkış AC reaktörüveElektrikli Isıtma Paralel Giriş Çıkışı Şönt AC Reaktörü. Bize bakabilirsinDC ReaktörüDaha fazla ayrıntı için ürün sayfası.
Çözüm
Belirli bir güç sistemi için bir DC reaktörü tasarlamak, elektrik mühendisliği ilkelerinin ve güç sisteminin özel gereksinimlerinin iyi bir şekilde anlaşılmasını gerektiren çok yönlü bir işlemdir. Yukarıda belirtilen adımları izleyerek, güç sisteminizin performansını, güvenilirliğini ve güvenlik gereksinimlerini karşılayan bir DC reaktörü tasarlayabilirsiniz.
DC reaktörlerimizle ilgileniyorsanız veya tasarım süreci hakkında herhangi bir sorunuz varsa, bize ulaşmaktan çekinmeyin. Güç sistemi ihtiyaçlarınız için doğru çözümü bulmanıza yardımcı olmaktan her zaman mutluluk duyarız.
